案例1
故障现象：一辆2006年款东风日产天籁2.5 L轿车，该车使用了日产NATS防盗系统，带有无钥匙起动功能。该车在一家新建的服务店维修，维修人员向笔者求援说该车的智能钥匙无法注册。
检查分析：与对方的维修人员沟通后，笔者得知该车除了智能钥匙不能注册，其他功能都正常，系统也可以找到在车内的智能钥匙，而且未注册的钥匙也显示正常，由此可以基本排除车身控制单元BCM和智能钥匙控制单元存在故障的可能性，笔者根据经验判断故障可能与车内的天线有关。
图1

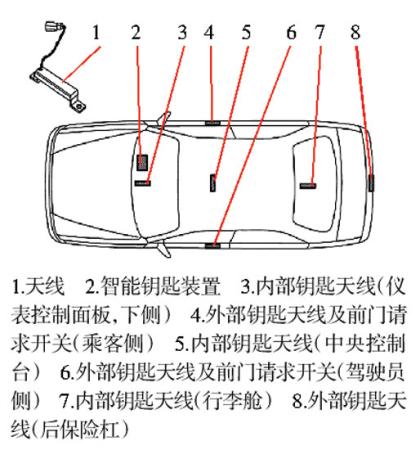

由于对方没有相关的维修经验，于是将车辆开到笔者所在的服务店进行检查。笔者使用日产专用故障诊断仪CONSULT-Ⅲ测试了相关系统，没有发现故障码存储，进行钥匙注册时出现无法注册的提示。日产NATS系统通过3个内部天线和3个外部天线（图1）来接收智能钥匙的信号，然后反馈给车身控制单元BCM，用来控制车门的开锁和闭锁、点火开关的起动以及钥匙注册功能。

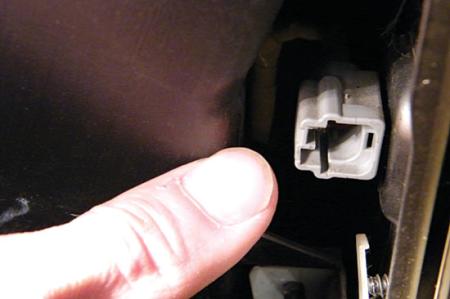

笔者分析，与注册有关的天线主要包括仪表板内部的天线2和中央控制台的天线1，主要功能是智能钥匙使用及注册信号接收反馈。由于2个天线在仪表板和中央控制台内，拆卸起来比较麻烦，为了确定自己的判断，笔者利用故障诊断仪对智能钥匙单元内的天线进行主动测试，将智能钥匙放在车内，关闭点火开关执行天线主动测试，发现只有天线1关闭后没有反应，只要一断开其他天线则应急灯便会闪烁，这样就可以基本确定故障部位了，于是决定对天线1进行检查。拆下中央控制台后面的饰板，找到室内天线1，发现天线上的线束插座上没有插头（图2）。
图2
故障排除：查找天线的线束插头（图3），发现被压在地板胶下面。将地板胶拆开，找到插头连接到天线上，重新注册智能钥匙，系统显示注册成功。
图3
回顾总结：在检修一些电气系统的故障时，熟悉系统的组成部件是很重要的，这样可以很快找到故障原因。
案例2
故障现象：一辆2007年产东风日产骐达1.6 L轿车，搭载HR16DE型发动机和5速手动变速器，行驶里程5万 km。据用户反映，该车仪表上的发动机故障灯点亮。
图4

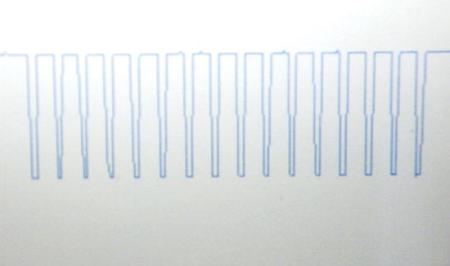

检查分析：使用日产专用故障诊断仪CONSULT-Ⅲ读取故障码，存储故障码P0335（曲轴位置传感器电路）。维修人员对相关电路进行了检查，但没有发现问题，于是清除故障码后将车辆交予用户。第二天用户又因为发动机故障灯点亮进厂维修。维修人员使用示波器对曲轴位置传感器的信号波形进行采集（图4），未发现异常；先后对与故障有关的曲轴位置传感器、制冷剂压力传感器以及发动机控制单元等部件进行了更换，但故障现象没有变化。
于是笔者决定对发动机线束线路再进行确认。在检查各线束及插头的连接情况时，无意中发现发动机控制单元的插头存在异常，有一侧卡扣无法卡实（图5）。
图5
故障排除：将无法卡实的插头修复，试车故障排除。
回顾总结：由于发动机控制单元的插头卡扣分离，导致ECM插针不能插到位。在车辆行驶颠簸时插头有时接触不良，从而引起发动机故障灯点亮。
(杨卫军)
