SOUL是东风悦达起亚汽车公司生产的一款新车，该车以紧凑型家用旅行车和小型SUV混合车型的身份作为卖点，外观造型比较奇特，内部空间宽敞。该车搭载γ型1.6 L、β型2.0 L发动机，匹配5速手动变速器和4速自动变速器，装备了电子稳定控制（ESC）系统、可变排量空调压缩机及电动助力转向系统。为了方便广大读者对该车的了解，我们在此对它的一些技术亮点进行简要介绍。
一、车身电器系统

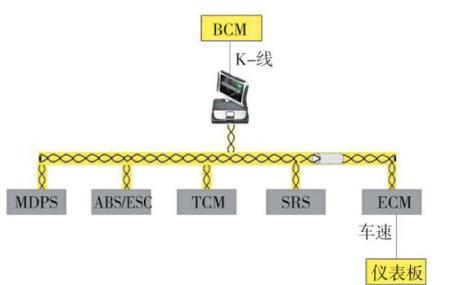

1.CAN网络通信系统（图1）
图1
SOUL的仪表板没有与动力传动系统高速CAN 通信系统连接，为了显示当前车速，仅接收来自TCM（或PCM）的车速信号。因为SOUL没有配置智能钥匙系统，因此没有配置车身（低速）CAN 通信系统。仪表板通过独立的导线输出车速信号到几个控制单元。ESC（电子稳定性控制）系统中的转向盘转角速度传感器通过独立的CAN通信线路与ESC系统控制单元连接。此外，横摆率传感器的输出信号也通过独立的CAN通信线路发送到ESC系统控制单元。
2.车身控制单元的功能
图2
SOUL车身控制单元（图2）是根据起亚狮跑的BCM研发的，改动了约30%。由于没有采用防盗警报系统，所以不存在起动系统防盗继电器和警报喇叭继电器，但配置了遥控系统，可以根据地区配置“应急喇叭声音”、“喇叭回应”功能。另外，该车没有应用 CAN 通信接口。
SOUL车身控制单元的主要功能包括前喷水器/雨刮器控制、间歇雨刮器控制(非车速感应)、雨刮器刮雾控制、后雨刮器/喷水器控制(包括间歇控制)、室内灯延迟控制、电动车窗定时器控制(未配备安全电动车窗)、车门开启警告 (钥匙拔出警告)、点火开关钥匙孔照明控制、SRS 碰撞信号自动车门开锁、点火开关钥匙提示、中央控制门锁闭锁和开锁、尾灯自动切断、后除霜器定时控制、通过遥控器室内灯自动控制、通过诊断仪诊断 (不支持用户选项功能，不支持 DTC)、密码输入(最多输入 4 个遥控器)、钥匙闭锁工作音控制 (输入遥控器闭锁信号时喇叭响1次)及安全带警告灯和蜂鸣器控制。

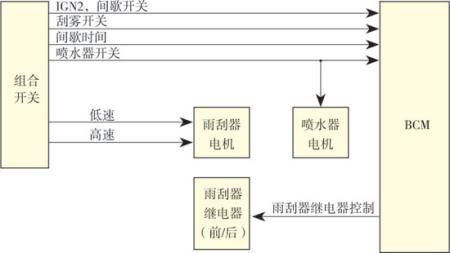

（1）前喷水器、雨刮器控制
前喷水器、雨刮器控制原理如（图2）所示。

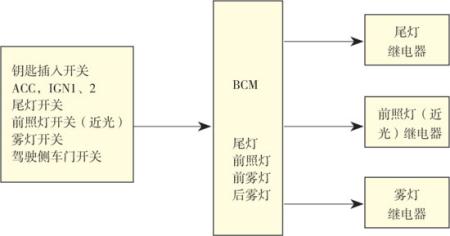

（2）室外灯控制
图3
室外灯控制原理如(图3)所示。
（3）室内灯控制
图4
室内灯控制原理如(图4)所示。

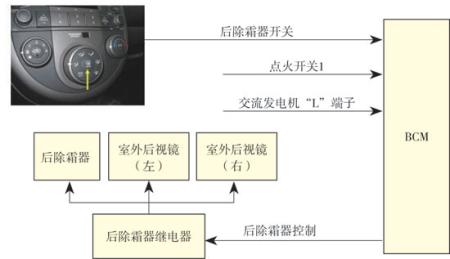

（4）后除霜器定时控制
图5
后除霜器定时控制原理如(图5)所示。

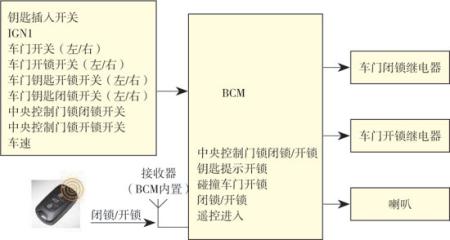

（5）中央控制门锁闭锁和开锁控制
图6
中央控制门锁闭锁和开锁控制原理如(图6)所示。

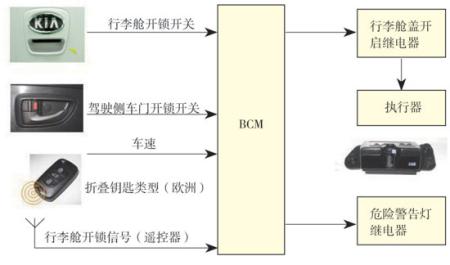

（6）行李舱盖锁的控制
图7
行李舱盖的控制原理如(图7)所示。
二、空调系统
SOUL车型空调系统采用了可变斜板式压缩机，可以根据室内所需制冷负荷持续控制循环的制冷剂量。此类型压缩机有如下优点。
（1）不需要频繁控制压缩机ON/OFF，就可以保持恒定的制冷效果。
（2）低噪声和振动。
由于较低的ON/OFF周期，噪声和振动减少。因为可以将制冷剂压力控制在最佳水平，从而减少整体需要的制冷负荷。
（3）提高燃油效率
由于根据制冷负荷进行制冷机循环可变控制，所以减少了发动机负荷，从而改善了燃油效率。
1.空调系统结构组成
表1
该车空调系统的规格参数如(表1)所示。
2.主要元件
（1）蒸发器表面温度传感器
表2 图8

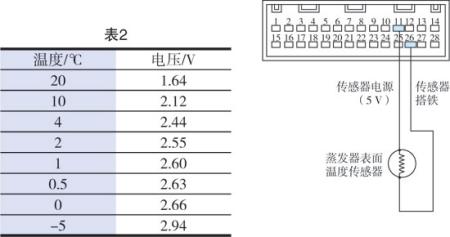

蒸发器表面温度传感器技术参数如(表2)所示，其控制原理如(图8)所示。
（2）制冷剂压力传感器
图9 图10

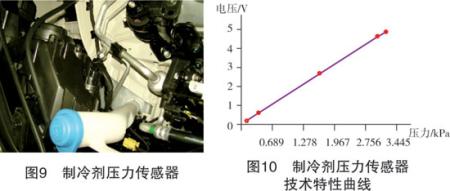

制冷剂压力传感器（图9）技术特性如(图10)所示。
（3）鼓风机
图11

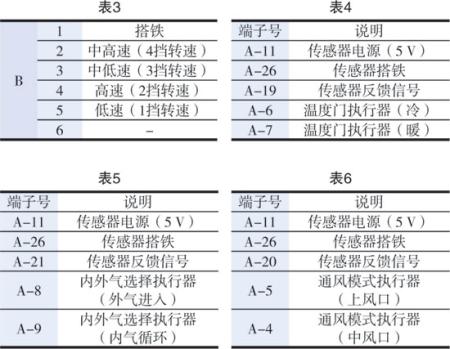

鼓风机转速控制电路原理如(图11)所示，其端子说明如(表3)所示。
（4）温度风门执行器

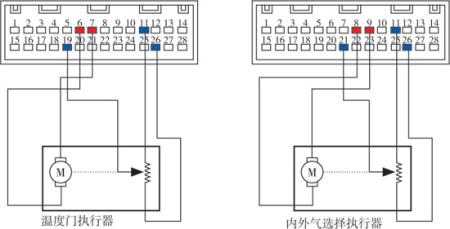

温度风门执行器电路原理如(图12)所示，其端子说明如(表4)所示。
（5）内外循环风门执行器
图12 图13
内外循环风门执行器电路原理如(图13)所示，其端子说明如(表5)所示。
（6）通风模式执行器
图14
通风模式执行器电路原理如(图14)所示，其端子说明如（表6）所示。
表3-4-5-6
三、ESC系统
该车装备的电子稳定控制（ESC）系统采用了MGH40版本控制单元，该版本控制单元具备线性流动控制（LFC）、电机速度控制（MSC）、紧急制动辅助（PBA）、改进独立后控制（MIRC）及预防翻滚（ROP）功能。
1.系统控制原理
图15

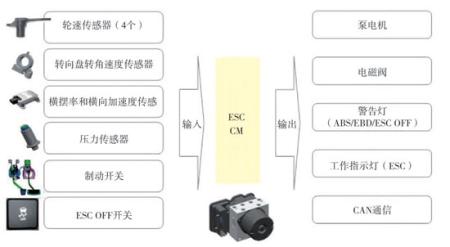

ESC系统控制原理如(图15)所示。
图16

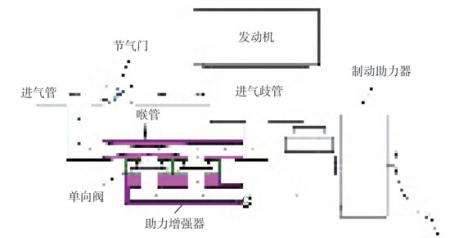

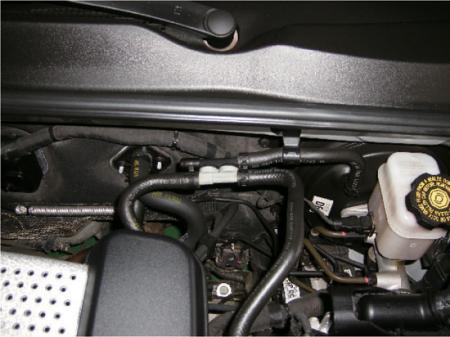

2.该车的制动系统中设置了助力增强器（图16），其系统结构如（图17)所示。
图17
