涉及车型:2009年8月31日- 2010年3月3日生产的东风雪铁龙世嘉1.6 L两厢和三厢轿车,装备TU5JP4发动机,VIN码为LDCC13L2090027460~LDCC41L3XA0194157,车型为DC7165BB、DC7165DB、DC7165BTA和DC7165DTA。
通报内容:发动机冷却风扇线束可能与喇叭支架接触,会导致冷却风扇线束绝缘层磨损,严重时会造成短路。短路会引起冷却风扇工作异常,可能导致发动机温度过高、温度报警灯点亮,车辆不能正常行驶,极端情况下存在安全隐患。
对策措施:调整冷却风扇线束上的扎带固定点,避免风扇线束与喇叭支架接触。具体操作方法请参考下面的步骤。
图1

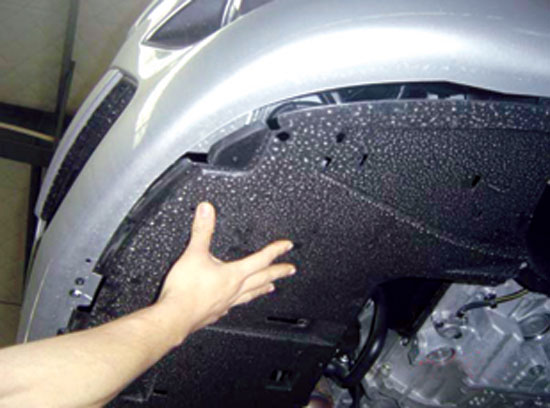

(1)断开蓄电池正极接线柱线束,使用举升机将车辆举升,拆卸前保险杠下塑料封闭板(图1)。
图2

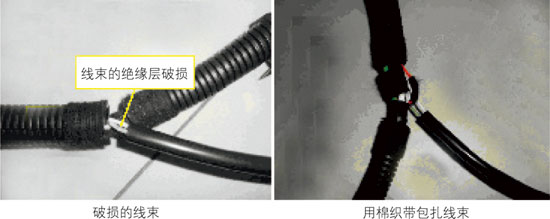

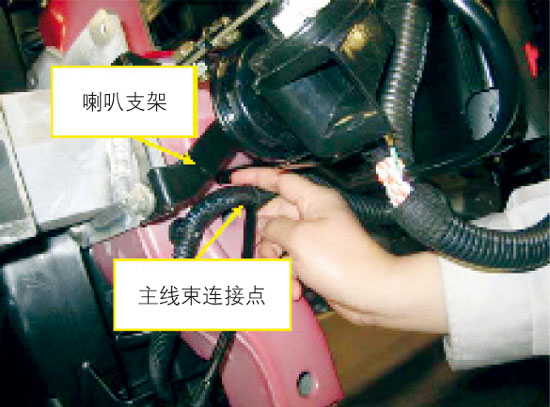

(2)检查左前部喇叭支架下方的主线束连接点线束的情况(图2),如果主线束连接点处的线束绝缘层破损,使用棉织带(零件号为ZQ92245680)包扎线束(图3),对绝缘层出现破损的每根线束,用棉织带单独进行缠绕包扎处理(至少3 圈)。如果线束破损严重则应更换主线束。
图3

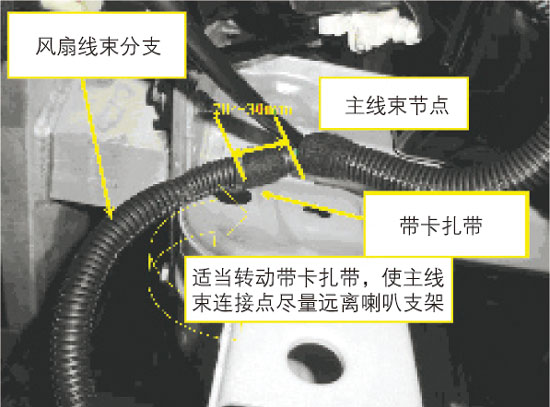

(3)重新固定主线束连接点(图4)。将固定主线束连接点的原带卡扎带剪掉,重新捆扎1个新的带卡扎带(零件号为0000699059),要求带卡扎带与主线束连接点的间距控制在20~30 mm ,然后装到车身上原有的固定孔上并固定好。在带卡扎带中重新固定主线束时,将风扇线束分支线束向下移动大约 50~60 mm,同时转动带卡扎带,调整线束的安装方向尽量使主线束连接点远离喇叭支架。需要注意的是,在带卡扎带中安装好线束并将扎带扎紧后,剪掉扎带的多余部分。
图4
(4)安装后的主线束连接点与喇叭支架间的最小间距要求大于30 mm。如果主线束节点与喇叭支架间的最小间距小于30 mm,则重新调整直至符合要求。
(5)重新安装前保险杠下塑料封闭板,连接蓄电池电源,并进行必要的设置。
注意事项:如果主线束节点处的线束绝缘层没有破损,只需重新固定主线束连接点即可。
